| Cakra Sandi Gray |
Sandi Gray dibentuk dari susunan LSB 0 dan 1 untuk dua kelompok sandi pertama, kemudian 1 dan 0 untuk dua sandi berikutnya, demikian seterusnya. Kelompok sandi berikutnya merupakan pemantulan sandi LSB sebelumnya.
Sehingga, jika kita bandingkan dengan kode biner, maka akan tampak seperti pada tabel berikut :
Untuk mengkonversi, sebelumnya harus kita pahami tentang penjumlahan Bilangan Biner, yaitu :
0 + 0 = 1
0 + 1 = 1
1 + 0 = 1

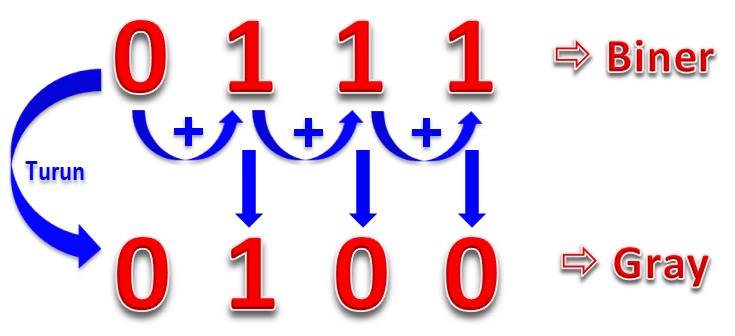

1 + 1 = 10, tetapi pada saat mengkonversi, cukup ditulis 0.Contoh cara mengkonversi Biner ke Gray :
 |
| Created by erfan2040.blogspot.com |
Contoh cara mengkonversi Gray ke Biner :
 |
| Created by erfan2040.blogspot.com |
Adapun Rangkain Digital untuk mengkonversikan Biner Code ke Gray Code, ataupun sebaliknya, dapat menggunakan 3 buah komponen Gerbang Exclusive OR 2 Input atau Dual XOR Gates dengan susunan input dan output sebagaimana gambar di bawah :
 |
| Rangkaian Konversi Biner ke Gray |
 |
| Rangkaian Konversi Gray ke Biner |
Untuk mendownload aplikasi konversi sandi digital, silahkan klik disini.
Semoga bermanfaat.
